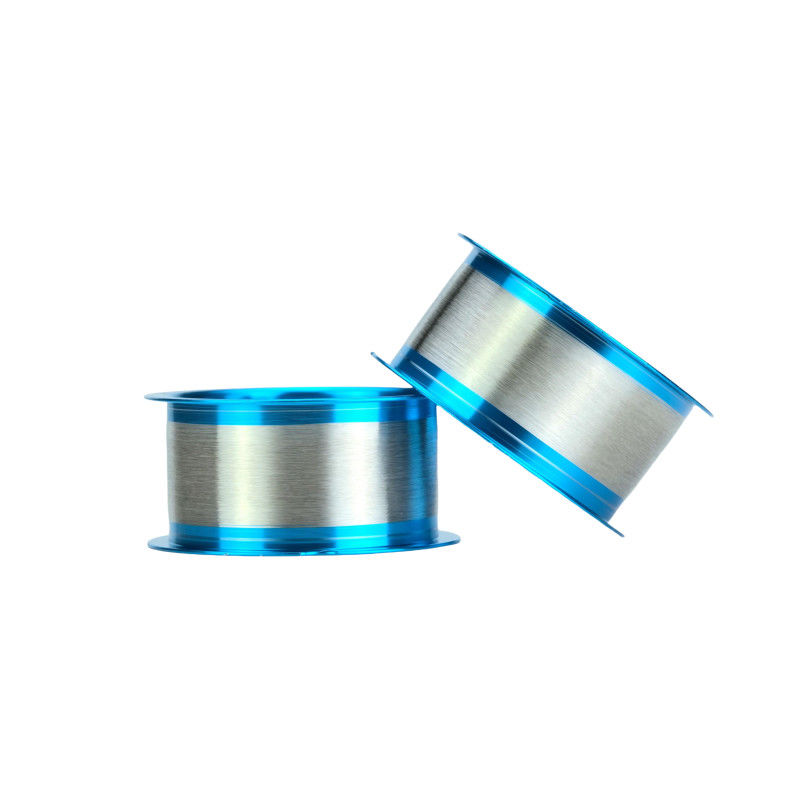

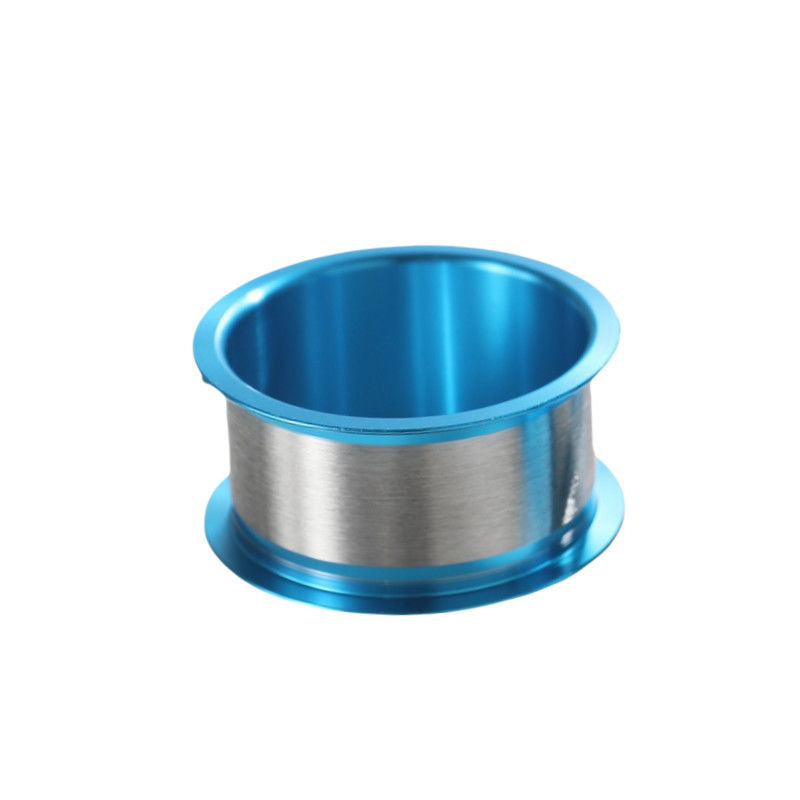

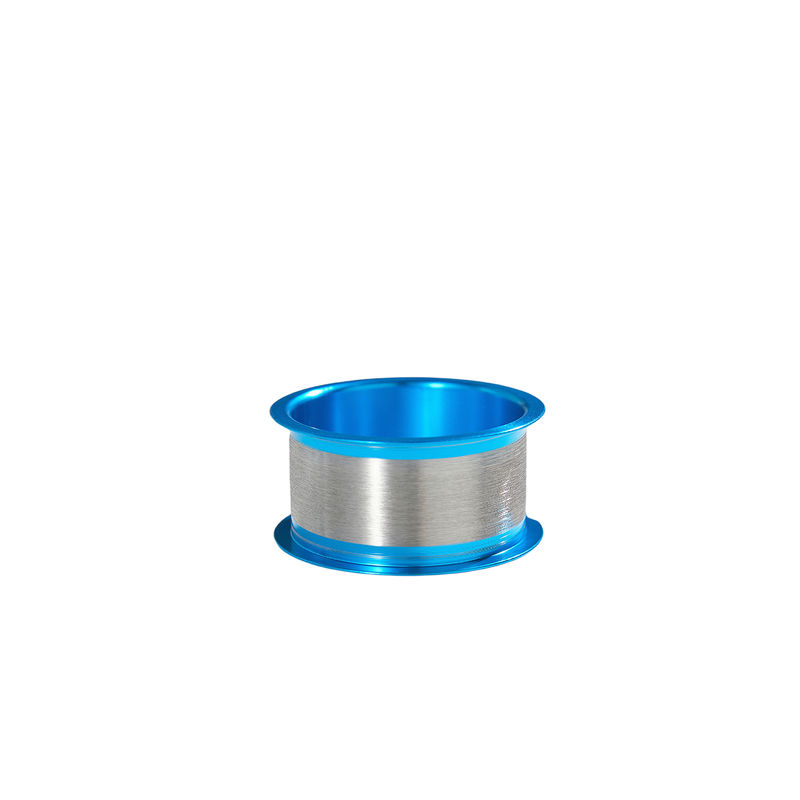

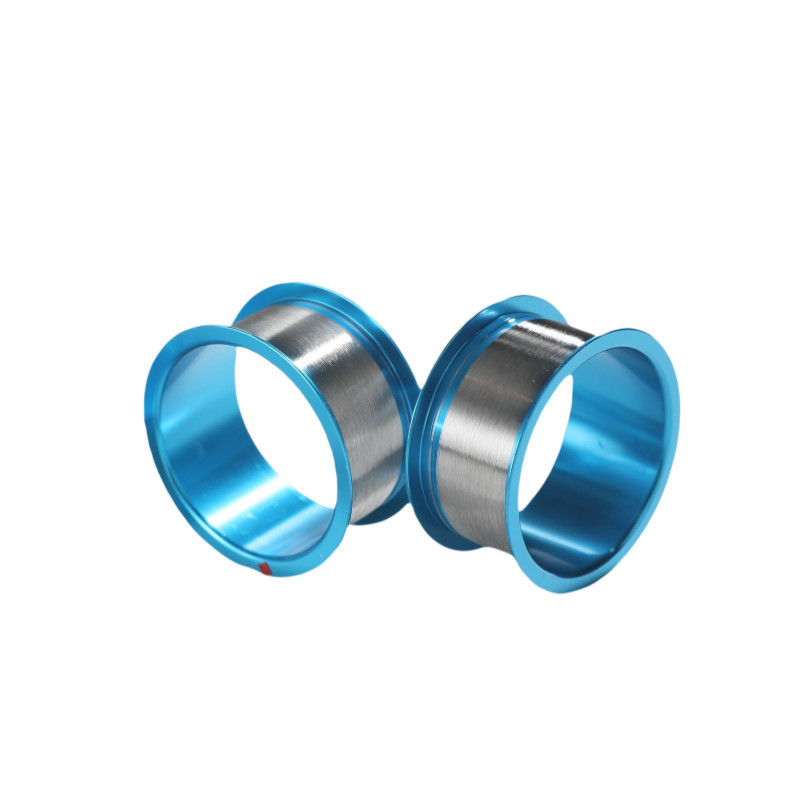

Name: ICパッケージ用の低曲率と高硬さを持つ超細 0.01mm パラジウムコーティング銅線
Brand: SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD.
SKU: PW-16
Price: 500.00 USD
Availability: InStock

ICパッケージ用の低曲率と高硬さを持つ超細 0.01mm パラジウムコーティング銅線

高強度パラジウムで覆われた銅線

ICパッケージパラジウムで覆われた銅線

低曲率パラジウムで覆われた銅線

起源の場所:

中国

ブランド名:

WINNER

証明:

ISO9001，ROHS

モデル番号:

PW-16

送信

引用を要求しなさい

ICパッケージ用の低曲率と高硬さを持つ超細 0.01mm パラジウムコーティング銅線

Palladium Coated Copper (PCC) bonding wire was developed and has now become the most dominant bonding material used in fine wires of diameters of <50 microns being used as substitute for more expensive gold熱音波線結合は,ほとんどの半導体にとって最も一般的な相互接続形態です.ワイヤの先端に溶けたフリーエアボール (FAB) を作成し,その後,最初の結合を形成するために半導体結合パッドに超音波圧力をかけますしかしPCCワイヤを使用する場合,通常プロセス中に暴露されるCuの酸化を防ぐために,FAB形成中に形成ガスが必要です.Cu の曝露は,構成金属間の表面張力の違いのために,Pd コーティングがFAB内に流れるために引き起こされます.

特徴:

* 塩基元素の一定割合を加えた高純度銅4N材料で作られた金付/パラジウム結合線

*従来の銅線の特徴に加えて,高強度,低曲率,高強度,抗酸化性も備えています

* 化学的特性,弧は衝撃耐性,溶接線は耐腐蝕性

表面金/パラジウム特殊結合ワイヤはIC包装のために開発された.

パラジウム覆い銅結合ワイヤは何ですか

パラジウムコーティング銅結合線は,標準の赤銅線よりも結合が容易である. パラジウム (Pd) コーティングは,より広い結合の中で,高い性能と安定した結合を可能にします.Pdコーティングは,銅ワイヤの表面に発生する酸化蓄積を制御します.

Pdコーティングされた銅線
タイプ	Ø 直径 ±1% μm	負荷を破る BL ((gf)	伸縮 EL (%)	長さメートル
PW-1	18 ((0.7ミリ)	>4	8〜14	500/1000/2000 年
	20 ((0.8ミリ)	>5	9 から 15 まで	500/1000/2000 年
	23 ((0.9ミリ)	>7	10から17	500/1000/2000 年
	25 (((1.0ミリ)	>9	11 から 17	500/1000/2000 年
	30 (((1.2ミリ)	>14	14 から 22 まで	500/1000/2000 年

注: 上記の直径パラメータは,顧客の要求に応じてカスタマイズすることができます.

適用する:

パラジウム塗装銅ワイヤの用途: 集積回路,半導体パッケージ,LEDパッケージ,光電子パッケージなどで使用できます.

利点:

良き伝導性と熱伝導性:

銅は電気と熱の伝導性が優れていますパラジウム塗装はあまり影響しません電子信号と熱の散布のために電気と熱をよく伝達します部品の動作を保証する.

強い酸化抵抗性

パラジウムは安定した貴金属ですワイヤの表面のパラジウムの層は銅コアが空気や湿度と接触するのを防ぎ酸化を防止しますワイヤーの寿命を延長し,デバイスの信頼性を向上させる.

高度硬さ:

パラジウムで覆われた銅線は純銅よりも硬い.ワイヤ結合中に形と安定性を維持し,変形による接触問題を軽減します.しかし,ワイヤ結合でクレーターに注意してください.

ICパッケージ用の低曲率と高硬さを持つ超細 0.01mm パラジウムコーティング銅線 0

1勝者が製造するエナメルド銅線は?

自動結合磁石丸銅線,繊細なポリウレタン磁石線,自動結合リッツ銅線,自動結合シルク覆いワイヤの研究開発に焦点を当てています

2銅線の直径は?

我々は,繊細で超繊細なエナメール銅線を専門とする,我々の製品の直径は Φ0.018-0.50mmです.

3溶接する銅線とは?

自己結合エナメール銅線は,熱塑性樹脂などの付加的な粘着エナメールコーティングを付加した特殊なタイプのエナメール銅線です.この粘着剤は,活性化される粘着機能を持っています.

熱や溶媒によって

一旦活性化すると,粘着結合は巻き込みをコンパクトな自己支えコイルに変える.

自動結合ワイヤの使用は,いくつかの巻き込みアプリケーションでコストと製造上の利点を提供することができます.

スリブン,テープ,塗装,または浸透が排除されるので

4生産中の自己結合エナメル銅線のサンプルを入手できますか?

もちろんできる!
