金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ

金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ

金メッキスプリングテストプローブ

2A 定格電流ポゴピン

カスタムサイズのBGAテストプローブ

起源の場所:

中国

ブランド名:

WINNER

証明:

ISO9100

送信
引用を要求しなさい
製品詳細
製品名:
スプリングテストプローブ
バレル:
PB、金メッキ
ボトムプランジャー:
BeCu/SK4、金メッキ
トッププランジャー:
SK4(Be Cu)/金メッキ
春:
SWPB(SUS)/金メッキ
可用性:
利用可能なカスタムサイズ
コーティング:
金メッキ
電流定格:
2a
接触抵抗:
最大100ミリオーム
帯域幅:
1.98dB @ 19.6GHz
インダクタンス:
1.51nH
キャプタンス:
1.98pF
フルストローク:
2.5mm
定数ストローク:
1.5mm
ばね力:
30グラム@1.5mm
機械的寿命の超過:
200k
ハイライト:

金メッキスプリングテストプローブ

,

2A 定格電流ポゴピン

,

カスタムサイズのBGAテストプローブ

支払及び船積みの言葉
最小注文数量
3000pcs
価格
999
パッケージの詳細
ニュートリアルパッキングまたはOEMロゴ付き
受渡し時間
5~8営業日
支払条件
L/C、ウェスタンユニオン、T/T
供給の能力
1 か月あたりの 100000 ロール
製品の説明

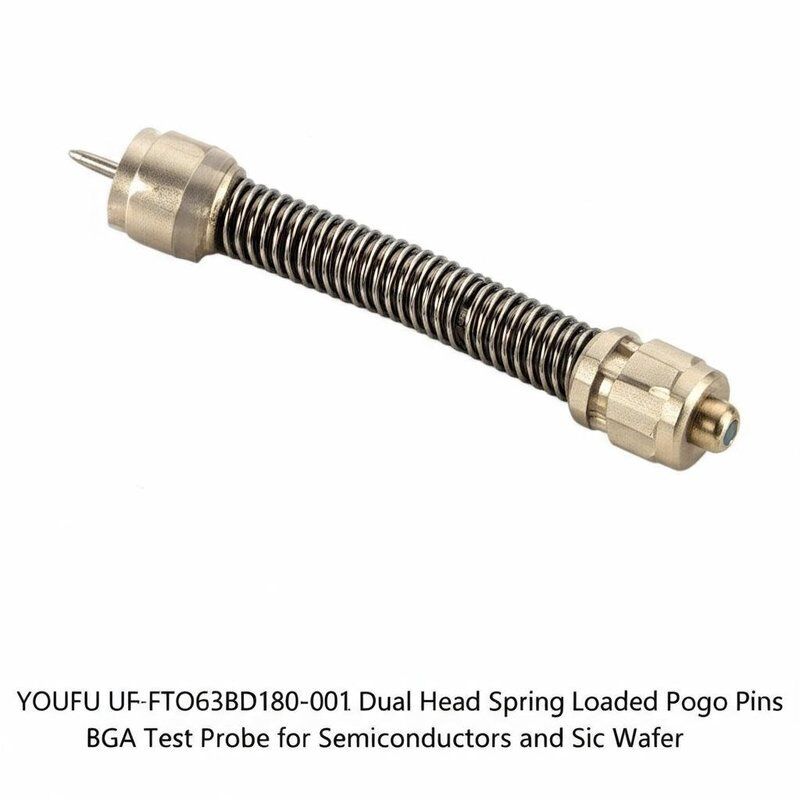

YOUFU UF-FTO63BD180-001 デュアルヘッドスプリング式ポゴピン
高精度スプリング式半導体テストピンは、要求の厳しいテストアプリケーションで信頼性の高い性能を発揮するように設計されており、半導体およびSiCウェーハの高性能BGAテスト機能を備えています。
主な製品の特徴
  • 高導電性金メッキ:金メッキプランジャーとバレルにより、低接触抵抗と安定した信号伝送を保証

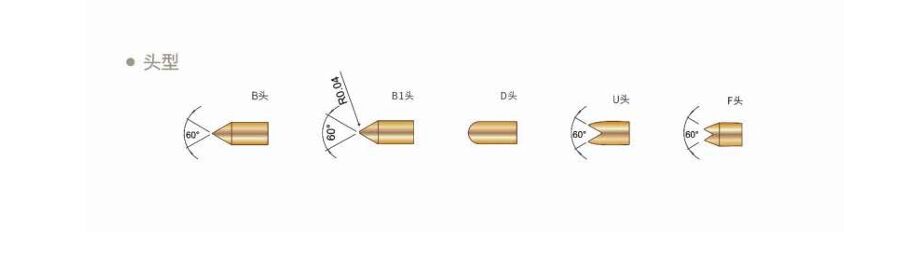

  • 複数のチップスタイル:Bチップ(60°コーン)、Uチップ、Dチップ、および完全にカスタマイズされた形状で利用可能
  • 耐久性のあるスプリング構造:ステンレス鋼スプリング(SUS材料)は、安定した作動ストロークと信頼性の高い接触力を提供します
  • カスタム製造:OEM/ODMは、当社の工場からの迅速な納期で受け入れられます

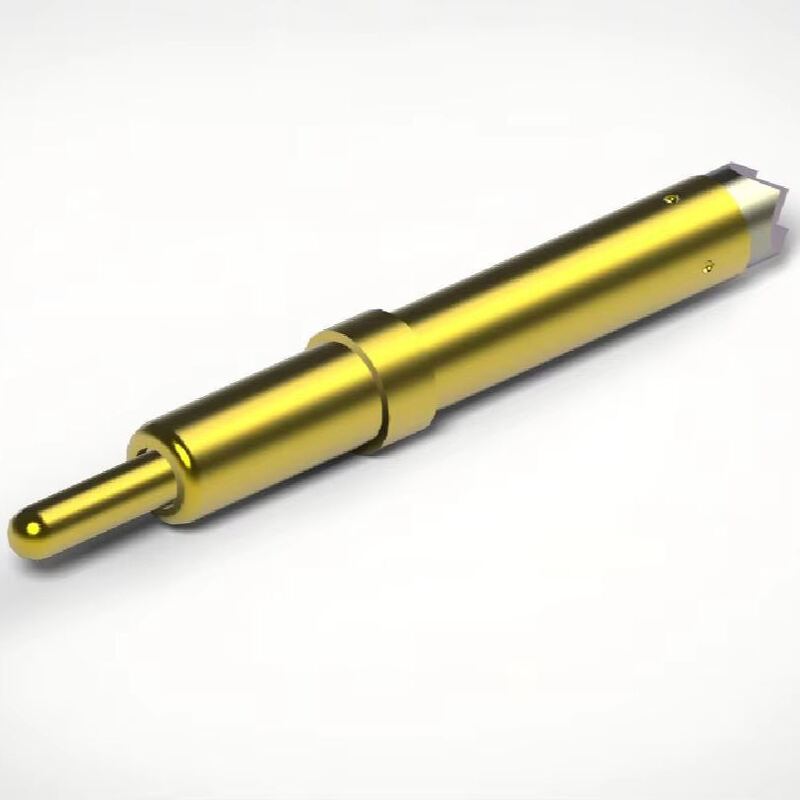

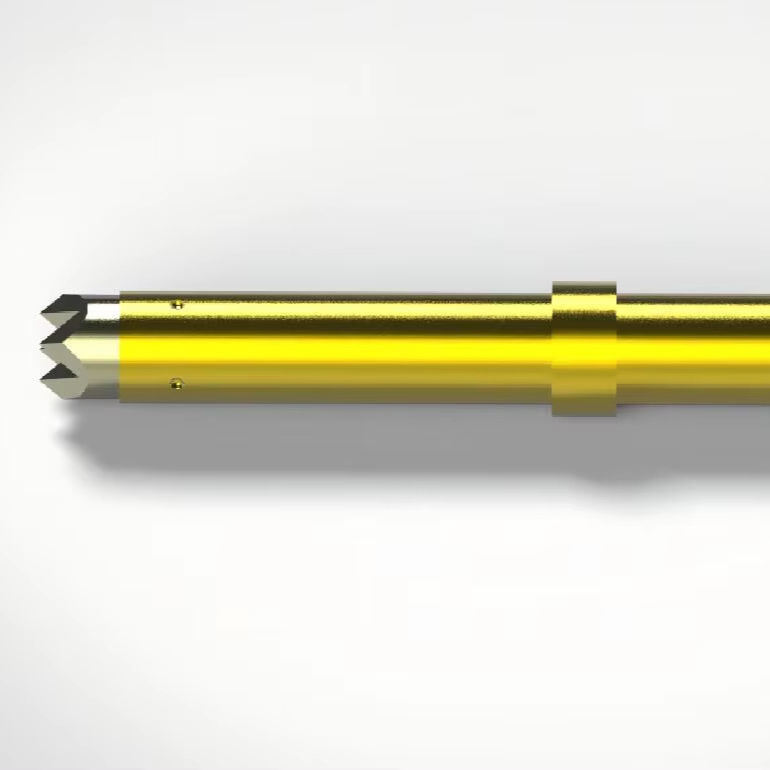

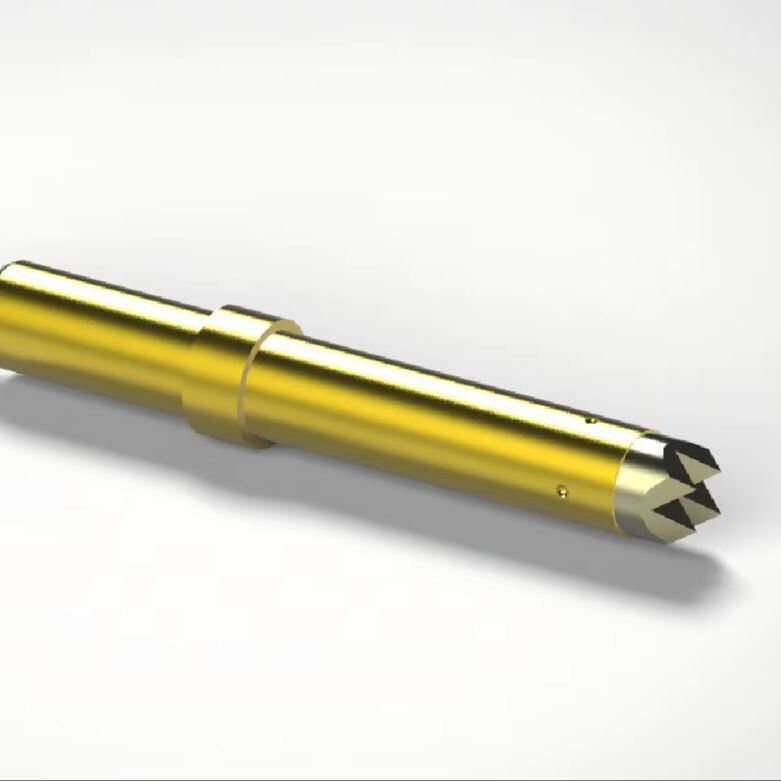

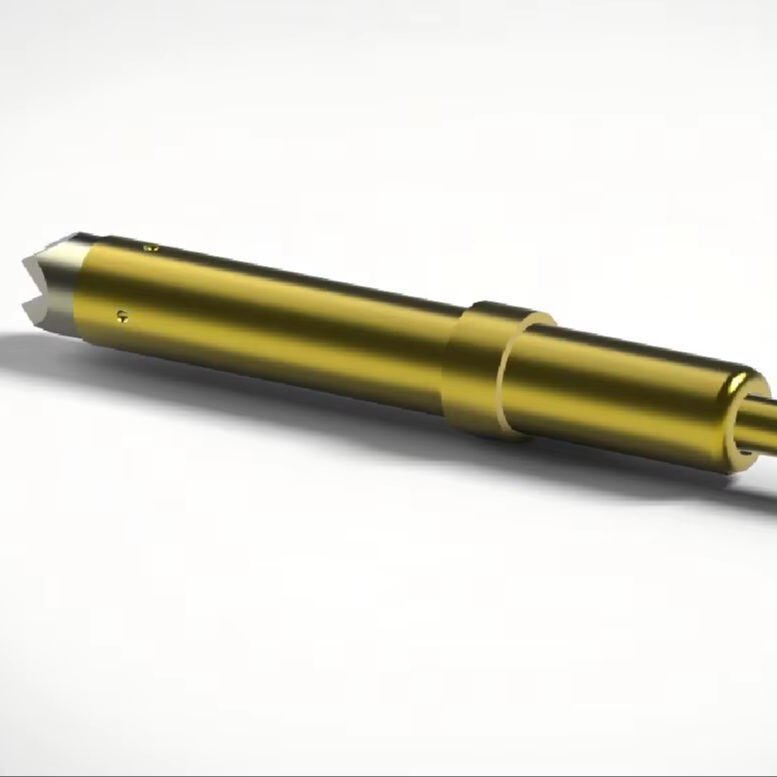

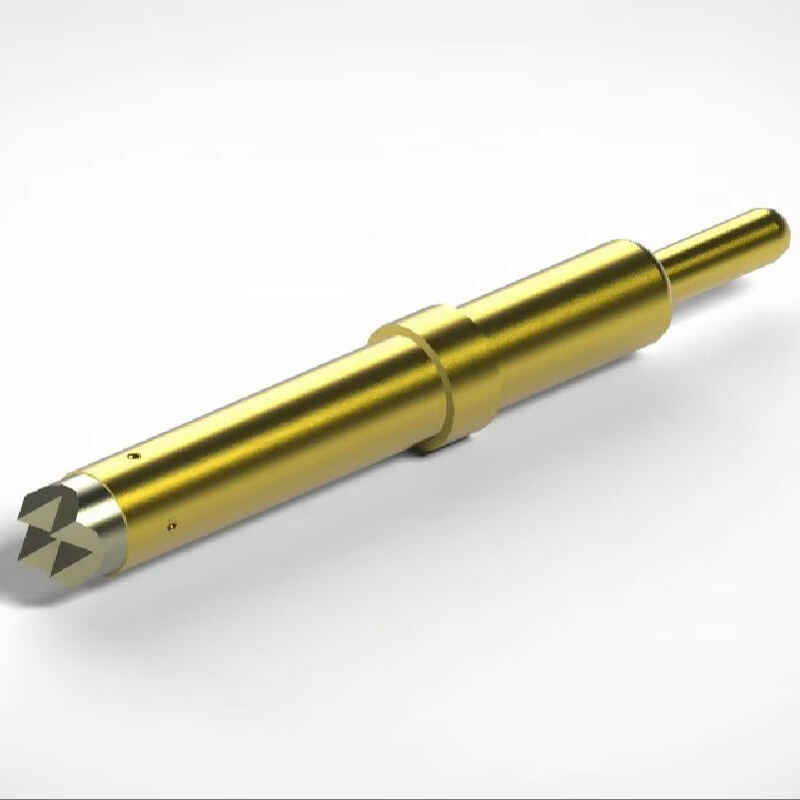

製品画像
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 0
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 1
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 2
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 3
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 4
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 5
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 6

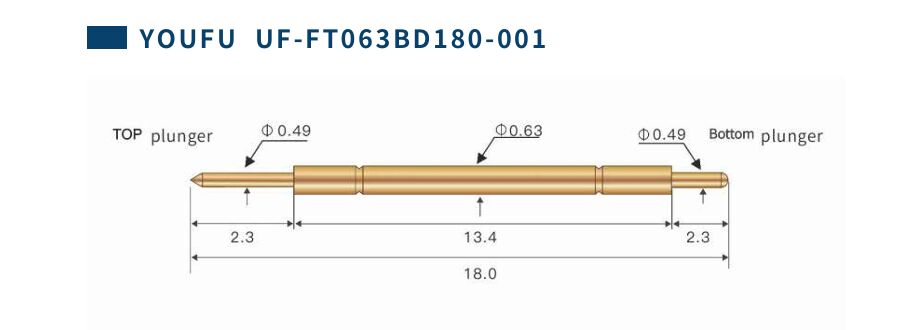

詳細なコンポーネント図
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 7
カスタマイズオプション

SICHUAN WINNER SPECIAL ELECTRONIC MATERIALS CO., LTD. は、当社の真鍮バレルステンレス鋼スプリングテストプローブの包括的なカスタマイズを提供しています:

  • お客様の特定の要件に合わせてカスタム直径
  • 最適な導電性と耐久性のためのカスタムメッキ厚さ
  • お客様のアプリケーションに合わせて調整されたカスタム機械的仕様

すべての製品には、品質保証のための材料トレーサビリティドキュメントと分析証明書が含まれています。特定のアプリケーション要件については、サンプルまたは見積もりをご請求ください。

製造プロセス
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 8
当社のプローブ製造施設
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 9
品質管理検査
金メッキスプリングテストプローブ、2A電流定格、BGAテスト用カスタムサイズ 10
出荷準備完了のパッケージ化されたプローブ
